Двухходовые регулирующие клапаны

 Назначение и область применения:

Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

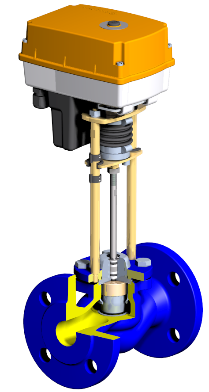

1. Устройство клапана



2. Технические характеристики



3. Применяемые приводы

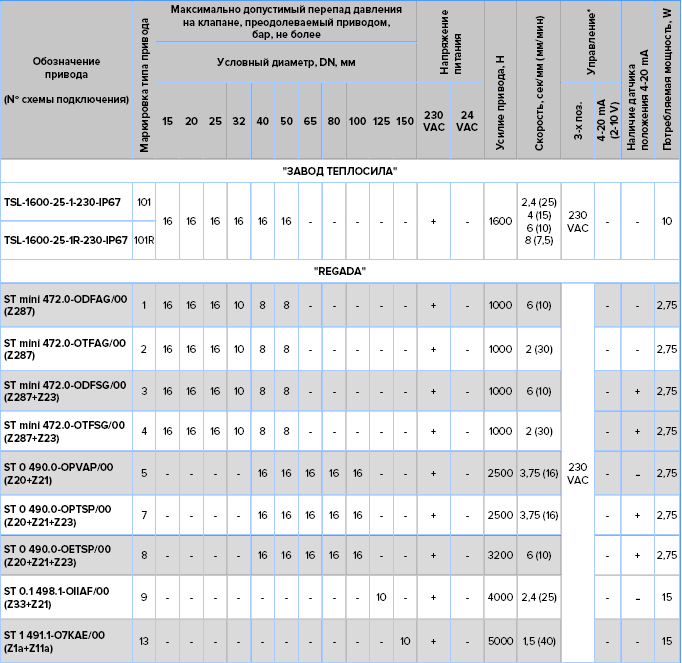

Рис. Indd «применямые приводы»

Электропривод прямоходный TSL-1600

Стандартное оснащение:

- Климатическое исполнение для умеренной среды (У)

- Напряжение 230V AC

- Клеммное присоединение

- Местный указатель положения

- Механическое присоединение столбчатое

- Ручное управление

- Степень защиты IP 67

- Частота сети 50-60 Гц

- Усилие отключения 2000 Н

- Номинальная нагрузка 1600 Н

- Скорость управления, мм/мин: 25; 15; 10; 7,5

- Максимальный рабочий ход 25 мм

- Выключатели положения регулируемые

- Выключение по усилию – электронное, бесконтактное

- Трехпозиционное управление – 230 V

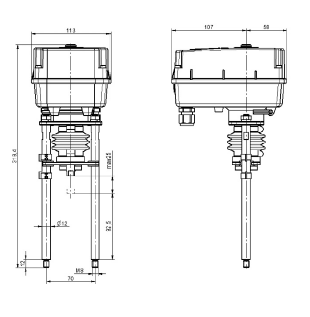

Рис. Привод TSL 1600

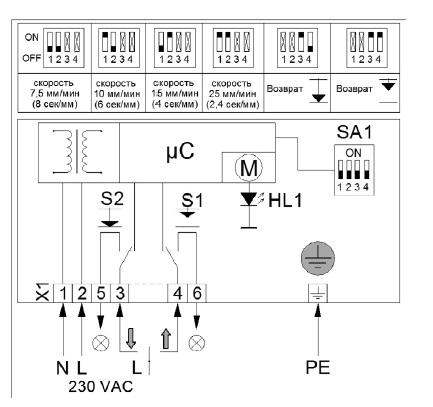

Рис. Cхема включенияTSL 1600(тип привода 101)

Электропривод прямоходный (c функцией безопасности) TSL-1600-1R



Стандартное оснащение:

- Климатическое исполнение для умеренной среды (У)

- Напряжение 230 VAC

- Клеммное присоединение

- Местный указатель положения

- Механическое присоединение столбчатое

- Ручное управление

- Степень защиты IP 67

- Частота сети 50-60 Гц

- Усилие отключения 1800 Н

- Номинальная нагрузка 1600 Н

- Скорость управления, мм/мин: 25; 15; 10; 7,5

- Максимальный рабочий ход 25 мм

- Выключатели положения регулируемые

- Выключение по усилию – электронное, бесконтактное

- Трехпозиционное управление – 230 V

- Возврат в крайнее положение при аварийном отключении питания (для TSL-1600-1R полностью открыто или полностью закрыто)

- Возможность регулирования возврата в верхнее или нижнее

положение (посредством переключения тумблеров)

Рис. Привод TSL 1600-1R

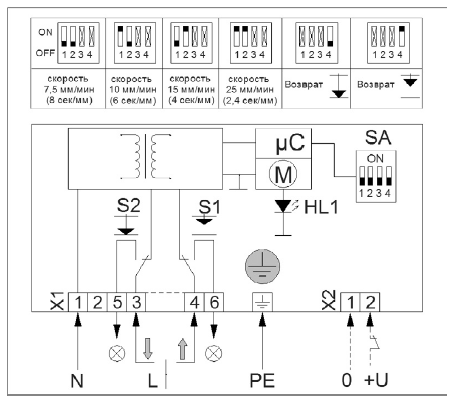

Рис. Cхема включенияTSL 1600-1R(тип привода 101R)

Электропривод прямоходный RegadaSTmini 472.0-xxxxG/00(тип привода 1-4)

Рис. ПриводRegadaSTmini

Напряжение однофазное 230 В, 50 Гц

Климатическое исполнение – умеренное (У) от -25 °C до +55 °C

Клеммное присоединение

Без датчика положения

Управление вручную – есть

Степень защиты IР67

Два выключателя силы S1, S2

Два выключателя положения S3, S4

Местный указатель положения

Рис. Cхема включенияSTmini472.0-ODFAG/00 (тип привода 1)и ST mini 472.0-OTFAG/00 (тип привода 2)

Напряжение однофазное 230 В, 50 Гц

Климатическое исполнение –умеренное (У) от -25 °C до +55 °C

Клеммное присоединение

Датчик положения – есть (электронный с R/I преобразователем с токовым сигналом без источника) – схема подключения Z23

Управление вручную – есть

Степень защиты IР67

Два выключателя силы S1, S2

Два выключателя положения S3, S4

Местный указатель положения

Рис. Cхема включенияSTmini 472.0-ODFSG/00 (тип привода 3)и ST mini 472.0-OTFSG/00 (тип привода 4)с датчиком положения

Электропривод прямоходный RegadaST 0 490.0-xxxxP/00 (тип привода 5, 7, 8)

Механическое присоединение фланцевое
Степень защиты IР54

Напряжение однофазное 230 В, 50 Гц

Климатическое исполнение – умеренное (У) от -25 °C до +55 °C

Клеммное присоединение

Местный указатель положения

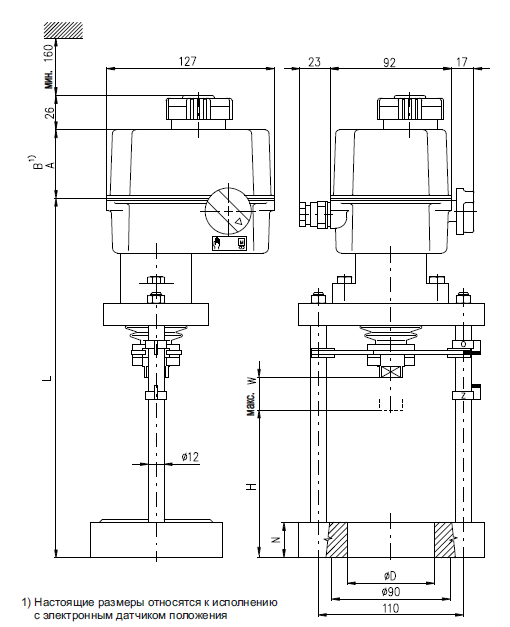

Рис. ПриводRegadaST 0

Без датчика положения

Управление вручную – есть
Скорость управления 16 мм/мин
Максимальный рабочий ход 40 мм

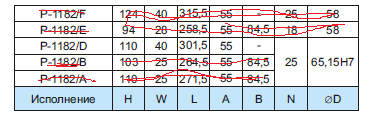

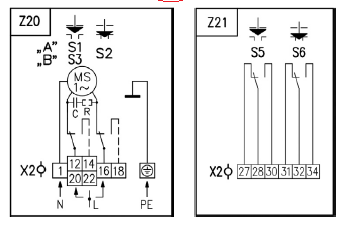

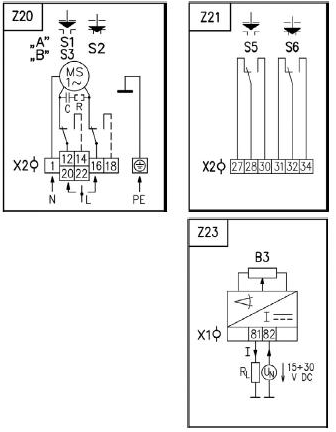

Два выключателя силы S1, S2 – схема подключения  Z20

Два добавочных позиционных выключателя S5, S6,

для сигнализации – схема подключения  Z21

Усилие отключения 2900 Н
Номинальное усилие 2500 Н

Рис. Cхема включения ST 0 490.0-OPVAP/00 (тип привода 5)

Датчик положения – есть (электронный с R/I преобразователем с токовым сигналом без источника) – схема подключения Z23

Управление вручную – есть
Скорость управления 16 мм/мин(тип привода 7), 10 мм/мин(тип привода 8)
Максимальный рабочий ход 25 мм
Два выключателя силы S1, S2 – схема подключения  Z20

Два добавочных позиционных выключателя S5, S6, для сигнализации – схема подключения  Z21
Усилие отключения 2900 Н(тип привода 7),3800 Н(тип привода 8)
Номинальное усилие 2500 Н(тип привода 7),3200 Н(тип привода 8)

Рис. Cхема включенияST 0 490.0-OPTSP/00 (тип привода 7) и ST 0 490.0-OETSP/00 (тип привода 8)

Электропривод прямоходный RegadaST 0.1 498.1-OIIAF/00 (тип привода 9)

Рис. ПриводRegadaST0.1

Напряжение однофазное 230 В, 50 Гц
Климатическое исполнение - умеренное (У) от –25°C до+55°C
Клеммное присоединение
Без датчика положения
Управление вручную - с перманентной готовностью
Степень защиты IР65
Два выключателя силы S1, S2 - схема подключения Z33
Два добавочных позиционных выключателя S5, S6, длясигнализации - схема подключения Z21
Местный указатель положения
Механическое присоединение фланцевое

Нагревательное сопротивление с термическим выключателем
Скорость управления 25 мм/мин
Максимальный рабочий ход 50 мм
Усилие отключения 4600 Н
Номинальное усилие 4000 Н

Рис. Cхема включенияST 0.1 498.1-OIIAF/00 (тип привода 9)

Электропривод прямоходный RegadaST 1 491.1-O7KAE/00 (тип привода 13)



Рис. ПриводRegadaST1

Напряжение однофазное 230 В, 50 Гц
Климатическое исполнение - умеренное (У) от –25°C до+55°C
Клеммное присоединение
Без датчика положения
Управление вручную - есть
Степень защиты IР65
Два выключателя силы S1, S2 - схема подключения Z1а
Два добавочных позиционных выключателя S5, S6, длясигнализации - схема подключения Z11а
Местный указатель положения
Механическое присоединение фланцевое
Нагревательное сопротивление с термическим выключателем
Скорость управления 40 мм/мин
Рабочий ход 80 мм
Усилие отключения 4600-5800 Н(Выклчающую силу из указанного диапазона нужно указывать в заказе, иначе выключатели будут установлены на максимальную величину)
Номинальное усилие 5000 Н

Рис. Cхема включенияST1 491.1-O7KAE/00 (тип привода 13)

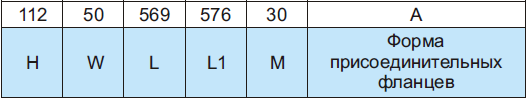

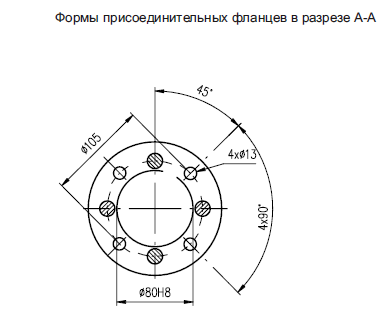

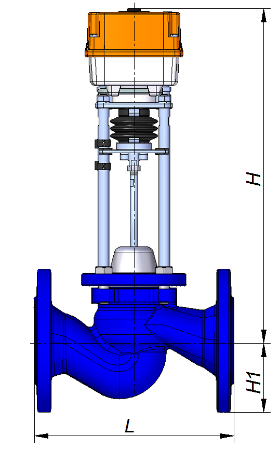

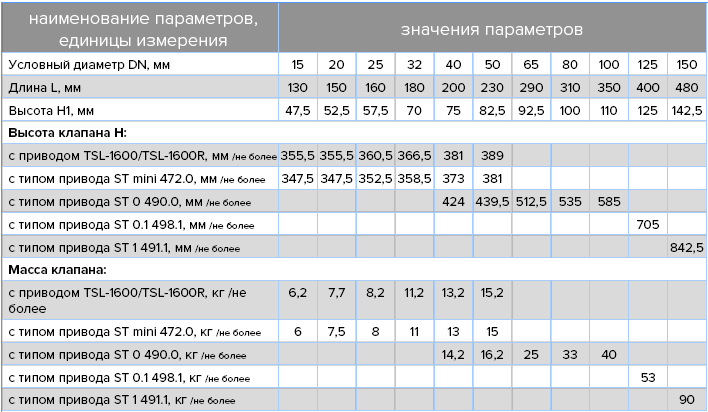

4. Габаритные размеры

Таблица Indd «габаритные размеры»

5. Монтажные положения

Рис. «Монтажные положения»

Монтажные положения клапана с приводом TSL-1600,REGADASTmini ; ST 0.1 ; ST 1 ;STR 0PA ; STR 0.1PA ; STR 1PA Прямолинейные участки до и после клапана не требуются.

Монтажные положения клапана с приводом REGADA ST 0 Прямолинейные участки до и после клапана не требуются.



6. Пример подбора

Требуется подобрать двухходовой регулирующий клапан с электрическим приводом для регулирования температуре в контуре независимой системы отопления ИТП.

Расход сетевого теплоносителя: G = 10 м³/ч.

Перепад давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой: ∆Pру1 = 0,2 бар

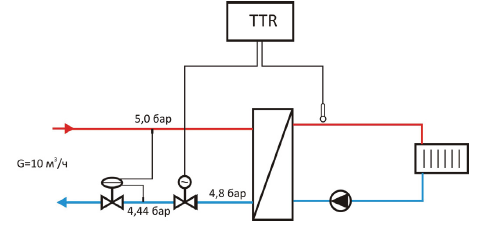

Рис. «Пример подбора»

В соответствии с рекомендациями по подбору регулирующих клапанов:

1. По формуле (2) определяем минимальный условный диаметр клапана:

Dу = 18,8*√(G/V) = 18,8*√(10 / 3) = 34,3 мм

Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

2. По формуле (3) определяем требуемую пропускную способность клапана:

Kv = kзап1 G/√ΔP = 1 * 10/√0,2 = 22,36 м³/ч.

Перепад давления на клапане ΔP выбираем равный перепаду давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

3. Из таблицы 2.1 выбираем двухходовой клапан (Тип TRV) с ближайшим большим условным диаметром и ближайшей меньшей условной пропускной способностью Kvs:

Dу = 40 мм, Кvs = 20 м³/ч.

4. По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м³/ч.

ΔPф = (G/Kvs)² = (10/20) ² = 0,25 бар.

5. По формуле (8) определяем перепад давления на регулируемом участке.

∆Pру = ∆Pф / kзап2 + ∆Pру1 = 0,25 / 0,7 + 0,2 = 0,56 бар.

6. Из таблицы 2.2 выбираем привод Завод Теплосила TSL-1600 (тип привода 101).
7. Номенклатура для заказа: TRV-40-20-101

Где TRV-X1-X2-X3

TRV - Условное обозначение клапана регулирующего
X1 - Условный диаметр DN
X2 - Условная пропускная способность Kvs
X 3 - Маркировка типа привода от (1 до 101R).

7. Преимущества

- Широкий диапазон Kvs на каждый диаметр

- Универсальный привод собственного производства:

         - 4 скорости хода штока(подходит для систем отопления и ГВС)

         - класс защиты электрического привода IP 67

         - наличие визуальной индикации состояния привода

         - возможность монтажа клапана приводом вниз

- Универсальный привод собственного производства с функцией безопасности

- Наличие технической возможности изменения Kvs на объекте

- Увеличенный ресурс службы клапана за счет использования в уплотнительных узлах специально разработанных уплотнений для тяжелых условий эксплуатации
