Клапаны смесительные трехходовые регулирующие TRV-3
Назначение
Клапаны смесительные трёхходовые применяются в качестве исполнительных устройств в системах отопления, охлаждения, кондиционирования, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Описание

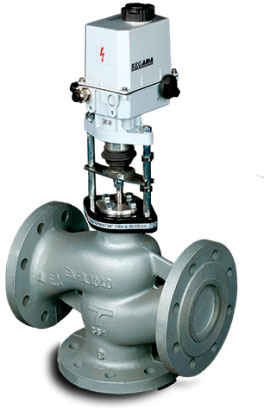

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вних, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Преимущества
- высокая надежность и большой ресурс;
- адаптация к сложным условиям работы;
- простота конструкции;
- плавное регулирование расхода;
- точное выполнение заданной характеристики с момента открытия клапана;
- устойчивость к перепадам давления;
- низкий уровень шума и отсутствие вибраций;
- гарантированная работоспособность при высоких температурах рабочей среды (до 150 °С).
Технические характеристики

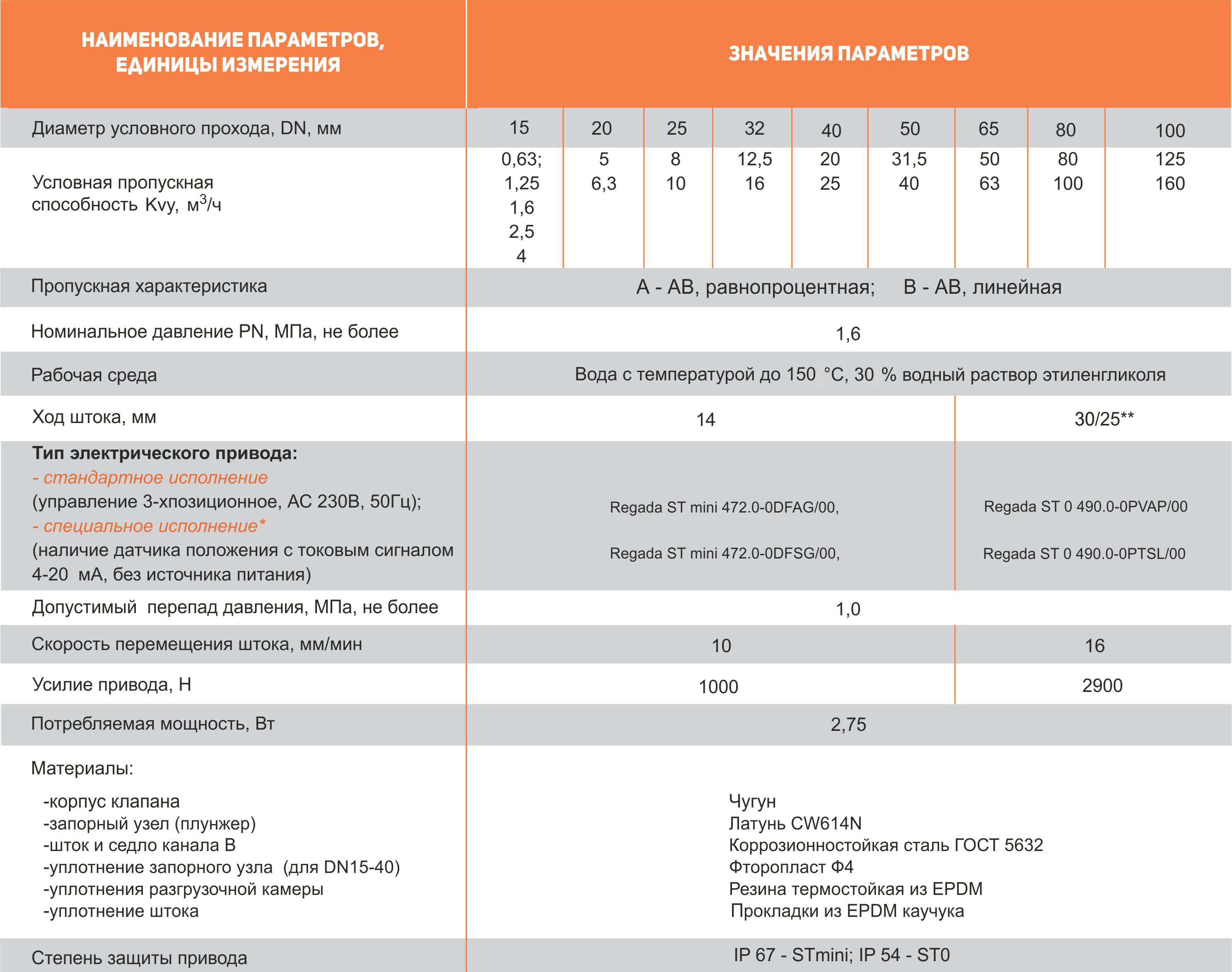

*Клапаны оснащаются данным приводом только по спецзаказу. При заказе необходимо уточнять срок поставки.
**Только для клапанов со специальным исполнением привода
Технические характеристики электроприводов
Стандартное исполнение
Regada STmini 472.0-0DFAG/00
- Напряжение однофазное 230 В, 50 Гц.
- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.
- Клеммное присоединение.
- Без датчика положения.
- Управление вручную - есть.
- Степень защиты IР67.
- Два выключателя силы S1, S2.
- Два выключателя положения S3, S4.
- Местный указатель положения.
Regada ST0 490.0-0PVAP/00
- Напряжение однофазное 230 В, 50 Гц.
- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.
- Клеммное присоединение.
- Без датчика положения.
- Управление вручную - есть.
- Степень защиты IР54.
- Два выключателя силы S1, S2 - схема подключения Z20.
- Два добавочных позиционных выключателя S5, S6, для сигнализации - схема подключения Z21.
- Местный указатель положения.
Специальное исполнение
Regada STmini 472.0-0DFSG/00
- Напряжение однофазное 230 В, 50 Гц.
- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.
- Клеммное присоединение.
- Датчик положения - есть (электронный с R/I преобразователем с токовым сигналом без источника).
- Управление вручную - есть.
- Степень защиты IР67.
- Два выключателя силы S1, S2.
- Два выключателя положения S3, S4.
- Местный указатель положения.
Regada ST0 490.0-0PTSL/00
- Напряжение однофазное 230 В, 50 Гц.
- Климатическое исполнение - умеренное (У) от –25 °C до +55 °C.
- Клеммное присоединение.
- Датчик положения - есть (электронный с R/I преобразователем с токовым сигналом без источника).
- Управление вручную - есть.
- Степень защиты IР54.
- Два выключателя силы S1, S2 - схема подключения Z20.
- Два добавочных позиционных выключателя S5, S6, для сигнализации - схема подключения Z21.
- Местный указатель положения.
Обозначение при заказе
TRV-3-X1-X2-X3-X4
Где:
TRV-3 - Условное обозначение клапана регулирующего
X1 - Номинальный диаметр (от DN15 до DN100)
X2 - Условная пропускная способность
X3 - Тип привода:
1 - привод ST mini согласно таблице технических характеристик (скорость перемещения 10 мм/мин);
2 -привод ST 0 согласно таблице технических характеристик (скорость перемещения 16 мм/мин).
X4 - Наличие электронного датчика положения с токовым сигналом 4-20 мА
1-есть;
0-нет.
Например:
Клапан смесительный трёхходовой регулирующий фланцевый с условным диаметром 65мм, с пропускной способностью 63 м³/ч, максимальной температурой рабочей среды 150 °С и оснащенный приводом Regada ST 0 без датчика положения.
TRV-3-65-63-2-0
Клапан смесительный трёхходовой регулирующий фланцевый с условным диаметром 25мм, с пропускной способностью 8 м³/ч, максимальной температурой рабочей среды 150 °С и оснащенный приводом Regada ST mini с датчиком положения с токовым сигналом 4-20 мA.
TRV-3-25-8-1-1
