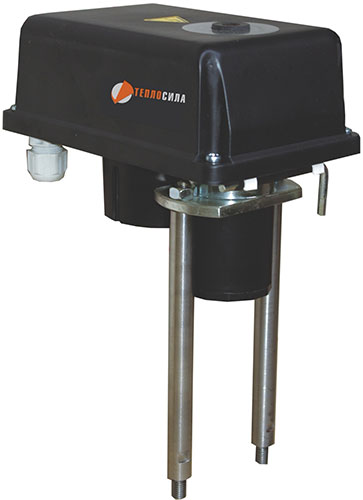

Механизмы исполнительные программно-управляемые
Назначение
Программно-управляемые (интеллектуальные) ЭИМ ВЭП серии 2Х предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с заданной программой или командными сигналами автоматических регулирующих и управляющих устройств. Совместно с регулирующими клапанами и датчиками температуры могут использоваться в качестве автономных регуляторов температуры или в составе распределенных систем с управлением по интерфейсу RS485.
Отличительной особенностью данной серии механизмов является наличие микропроцессорной платы управления с программными переключателями, обеспечивающей различные режимы работы и возможность управления по интерфейсу RS485.
Программно-управляемые (интеллектуальные) ЭИМ ВЭП серии 2Х предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с заданной программой или командными сигналами автоматических регулирующих и управляющих устройств. Совместно с регулирующими клапанами и датчиками температуры могут использоваться в качестве автономных регуляторов температуры или в составе распределенных систем с управлением по интерфейсу RS485.
Отличительной особенностью данной серии механизмов является наличие микропроцессорной платы управления с программными переключателями, обеспечивающей различные режимы работы и возможность управления по интерфейсу RS485.
По согласованию с Заказчиком ЭИМ могут изготавливаться с требуемыми присоединительными размерами
Основные технические данные
| Наименование параметров | Значение параметров |
| Напряжение питания, В |
от 187 до 242
|
|
Потребляемая мощность, ВА, не более
|
24
|
| Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха |
от минус 30°С до +50°С
до 95% |
| Степень защиты | IP54 |
| Выключение по моменту |
Электронное, бесконтактное
|
| Усилие отключения, Н | 2000 ±10%;3000 ±10%;4000 ±10% |
| Рабочий ход, мм: - ВЭП-25, ВЭП-27, ВЭП-28 - ВЭП-26, ВЭП-29 |
20±10%
40±10% |
| Номинальное время полного хода, с: - ВЭП-25, ВЭП-27, ВЭП-28 - ВЭП-26, ВЭП-29 |
63±10%; 40±10%
125±10%; 90±10% |
| Интерфейс | RS485 |
| Протоколы | Modbus-RTU |
| Дискретность задания температуры, °С | 1 |
| Диапазон задания температур, °С | 1...99 |
| Датчик температуры (на базе DS1821)* | ТВП или ТВН |
| Класс защиты от поражения электрическим током | 1 |
| Масса, кг, не более | 3,5 |
| Режим работы | Повторно-кратковременный, ПВ не более 25% |
| Срок службы | Не менее 15 лет |
* При заказе указывается отдельной позицией.
Выполняемые функции для различных режимов
Выполняемые функции для различных режимов
| Режим | Функции | Примечание |
| 0 | Дистанционное управление по трехпроводной схеме безпотенциальным контактом или открытым коллектором. Контроль по RS485: - положения переключателя режимов - состояния ЭИМ (открыт, закрыт, открывается, закрывается); - неисправностей (отказ двигателя, заклинивание) |
Схема подключения - рисунок 8 |
| 1...7 | Автономный ПИД-регулятор температуры с автонастройкой коэффициентов регулирования. Управление регулирующим клапаном по сигналу от датчика температуры, в соответствии с заданными переключателями значением температуры и периодом подачи управляющих воздействий: 1 -16с; 2-32с; 3-64с; 4-96с; 5-128с; 6-256с; 7-512с. Контроль по RS485: - положения переключателя режимов - состояния ЭИМ (открыт, закрыт, открывается, закрывается); - неисправностей (отказ двигателя, заклинивание, отказ датчика температуры). |
Схемы подключения -рисунок 8
Период подачи управляющих воздействий выбирается в
зависимости от тепловой инерции
объекта управления. Для пластинчатых теплообменников -16-64с, для регулирования температуры воздуха в помещении - 128-512с |
| 8 |
Дистанционное управление по RS485 командами «открыть» и «закрыть».
- положения переключателя режимов;Контроль по RS485: - состояния ЭИМ (открыт, закрыт, открывается, закрывается); - неисправностей (отказ двигателя, заклинивание). |
Схема подключения - рисунок 8 |
| 9 |
Дистанционное управление по RS485 ПИД-регулятором температуры с автонастройкой коэффициентов регулирования.
- положения переключателя режимов;Задание температуры регулирования (1 ...99 °С), задание периода регулирования (16.. .512с). Контроль по RS485: - текущего значения регулируемой температуры; - состояния ЭИМ (открыт, закрыт, открывается, закрывается); - неисправностей (отказ двигателя, заклинивание, отказ датчика температуры). |
Схема подключения - рисунок 8 |
