Модуль управления многофункциональный TTR-01

Модуль управления многофункциональный TTR-01 – микропроцессорное устройство с символьно-цифровой индикацией

Назначение

Программируется потребителем, предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности и жилищно-коммунальной сферы.

Возможно использование в составе автоматизированных и контрольно-измерительных системах через встроенный интерфейс связи RS-485.

Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации.

В зависимости от объекта, при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.

Особенности

МАЛЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры: 90х70х65 мм;
АВТОНАСТРОЙКА (САМОАДАПТАЦИЯ) коэффициентов регулятора под параметры объекта управления;
ЖИДКО-КРИСТАЛЛИЧЕСКИЙ ИНДИКАТОР с подсветкой для отображения информации;
ВСТРОЕННЫЕ ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ с резервным источником питания;
АРХИВ ДАННЫХ всех измеренных температур и состояния датчиков;

Устройство и принцип работы

Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм. На лицевой поверхности корпуса расположены ЖКИ, индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами.

Автоматическое управление подачей тепла в системы горячего водоснабжения и отопления производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями. В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами.

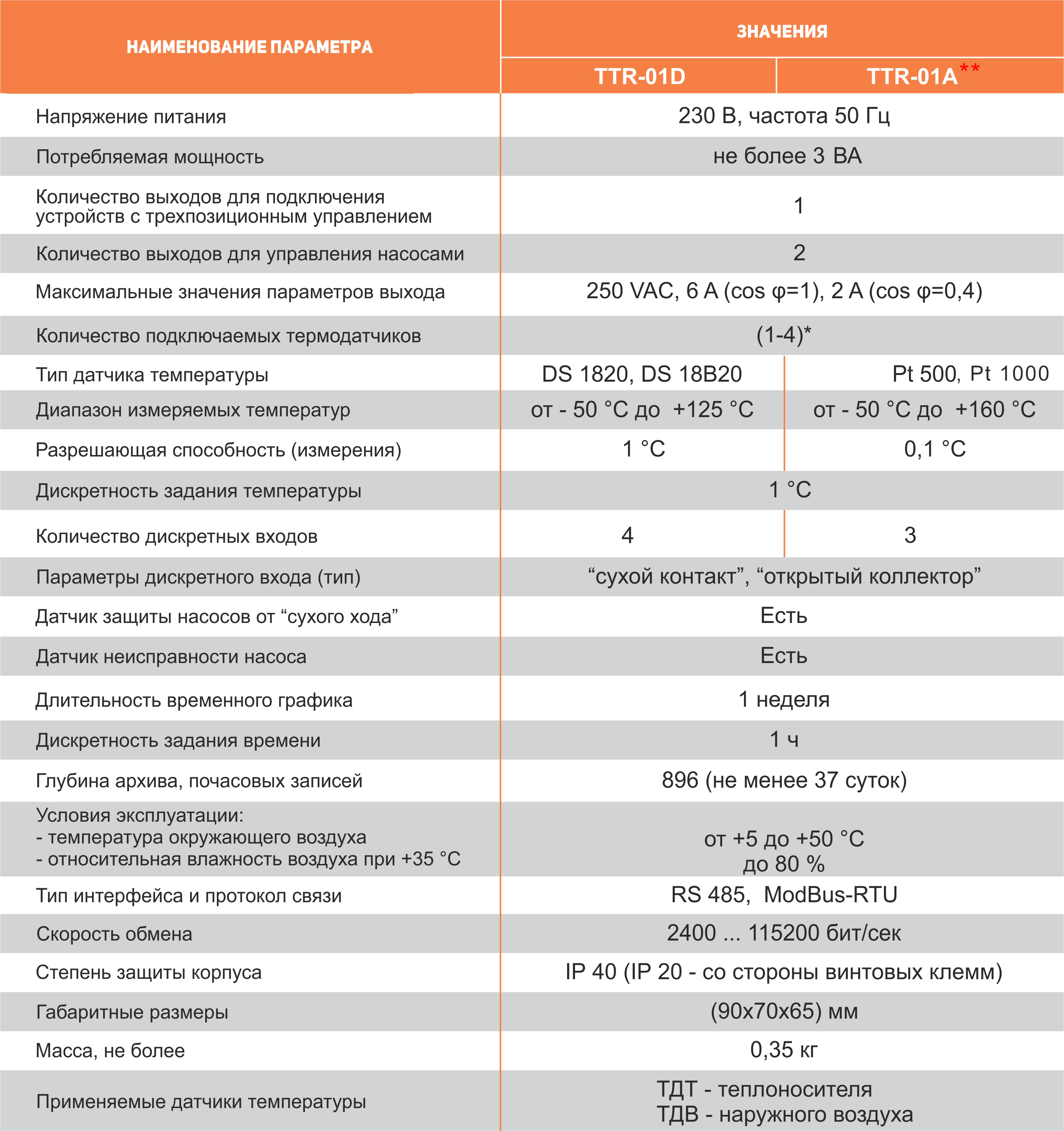

Технические параметры

*Тип и количество термодатчиков зависит от объекта управления и согласовывается при оформлении заказа.

**В стадии проектирования.

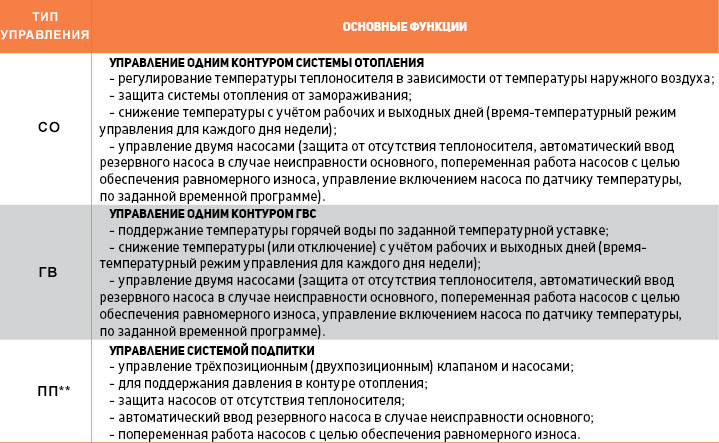

Основные выполняемые функции

Обозначение при заказе

В зависимости от функционального назначения, типа подключаемых термодатчиков многофункциональный модуль управления TTR-01 имеет модификации, пример обозначения которых при заказе приведен ниже.

TTR-01 X-УУ-220
Где:
TTR-01 - Наименование изделия: Многофункциональный модуль управления TTR-01
X - Тип датчика температуры:
А - Pt 500, Pt 1000;
D - DS 1820, DS 18B20.
УУ - Тип комплектации:
01 - управление одним контуром системы отопления;
02 - управление одним контуром ГВС;
04 - управление системой подпитки.
220 - Напряжение питания 220 В 50 Гц.

Примечание. При заказе в комплекте поставки необходимо указывать датчики температуры с указанием их количества и типа в соответствии с функциональным назначением модуля управления TTR-01.

Например:
Модуль управления TTR-01 с датчиком температуры DS 1820 для управления контуром ГВС
TTR-01 D-02-220 - 1 шт.
Датчик температуры DS 1820 - 1 шт.
